(DGBB) DEEP GROOVE BALL BEARING

بلبیرینگ های شیار عمیق یکی از زیرمجموعه های بیرینگ های غلتشی است که با توجه به مشخصه های آن، در اکثر ماشین آلات دوار مورد استفاده قرار می گیرند. بلبیـرینگ های شیار عمیق در اکثر ماشین آلات دوار همانند پمپ های سانتریفیوژ و الکتروموتورها با کارکرد سبک و متوسط به عنوان بیرینگ شعاعی (Radial Bearing) و در بعضی موارد به عنوان بیرینگ محوری (Thrust Bearing) به کار برده می شوند.
این نوع بیرینگ، در طرح ها، سری  و سایزهای مختلف قابل دسترس می باشند . از نظر تعداد ردیف های عناصر غلتش این نوع بیرینگ به دو صورت یک ردیفه و دو ردیفه تولید می گردند.

مزایا و محدودیت های بلبیرینگ های شیار عمیق DGBB

بالبیرینگ های شیار عمیق یک ردیفه (Single Row Deep Grove Ball Bearing) با توجه به نوع کاربرد آن، بسیار متنوع بوده و مشخصه هایی از قبیل، مناسب بودن برای کارکردهایی با سرعت زیاد و خیلی زیاد، تحمل بار شعاعی و محوری از دو جهت، طراحی ساده، نیاز به نگهداشت و تعمیر کمتر، امکان ساخت با دقت بالا و … این گروه را در زمره پرمصرف ترین در صنعت قرار داده است. این نوع بیرینگ تفکیک ناپذیر بوده و محل عبور عناصر غلتش (Raceway) در رینگ داخلی و بیرونی دارای شیاری عمیق تر نسبت به دیگر بیرینگ ها می باشند که به همین دلیل، به بلبیرینگ شیار عمیق (Deep Groove) معروف می باشند.
نکته :
این نوع بیرینگ در بازار و حتی در صنعت به نام بیرینگ های شش هزاری نیز معروف می باشد. دلیل این نامگذاری، شماره گذاری فنی آن است. اولین عدد از شماره اصلی که بیانگر نوع و خانواده بیرینگ است، عدد شش می باشد. به عنوان مثال بیرینگ با شماره فنی “a“6212-2Z/C3که یکی از بیرینگ های مصرفی در الکتروموتورها می باشد.

بلبیرینگ های شیار عمیق با کلاس رفتاری بالا

SKF  Explorer

بی شک یکی از موارد مهم که می تواند عملکرد  ماشین آلات دوار، را مطلوبتر نماید، کیفیت عملکرد بیرینگ های آن است. بدین جهت برند های خوشنام در تولید بیرینگ سعی در بهبود کیفیت محصولات خود داشته و به تبع آن سازندگان ماشین آلات دوار  هم در بکار گیری بیرینگ های بهبود یافته اهتمام می ورزند. بالبیرینگ های شیار عمیق اکسپلورر SKF یکی از برندهای مطمئن و پرمصرف برای سازندگان معتبر و خوشنام  تجهیزات دوار می باشد.این بیرینگ ها با دقت بیشتری از نظر تلرانس های نرمال در استاندارد ایزو تولید می شوند. دقت ساخت به دو صورت ابعادی و حرکتی در تولید  بیرینگ ها لحاظ می شود.
علاوه بر بهبود میزان دقت ، دیگر مشخصه های بیرینگ های اکسپلورر شامل موارد ذیل می باشد:

• بهبود شکل هندسی داخلی و سطح تماس اجزای غلتنده
• افزایش کیفیت ساچمه ها
• فولاد مصرفی با کیفیت بهتر  (higher cleanliness steel)
• مشخصه های دیگر آن عملکرد بسیار عالی، حرکت بدون صدا، قابلیت افزایش سرعت و طولانی شدن زمان بین سرویس و نگهداری (تعمیرات) می باشد.

اجزاء بلبیرینگ های شیار عمیق

انواع بلبیرینگ های شیار عمیق از نظر طراحی DGBB

Designing Deep Grove Ball Bearing
الف) طرح باز (Open Design)
طرح باز از بلبیرینگ های شیار عمیق ، از نظر وجود شیار در قسمت لبه رینگ ها، به چند صورت ساخته می شوند. شکل های مختلف و رایج از بیرینگ های باز در (شکل 3) آمده است.

ب )  طرح بسته (آب بند شده یا دارای محافظ)  (Capped Bearing) DGBB

محافظ  (Shield)
پوشش های محافظ با پسوند های   Z ,ZS نمایش داده می شوند و مشخصات ذیل را دارا می باشند:
1- مزایا

• برای مواردی که رینگ داخلی می چرخند استفاده می شوند.
• از ورق فولادی یا فولاد ضد زنگ (Stainless Steel) ساخته می شوند.
• عدم وجود اصطکاک، لذا دمای کارکردی پایین تر و عدم ایجاد صدا

2- محدودیت های بلبیرینگ های شیار عمیق

• احتمال ورود آلودگی به داخل بیرینگ
• احتمال خروج گریس از بیرینگ

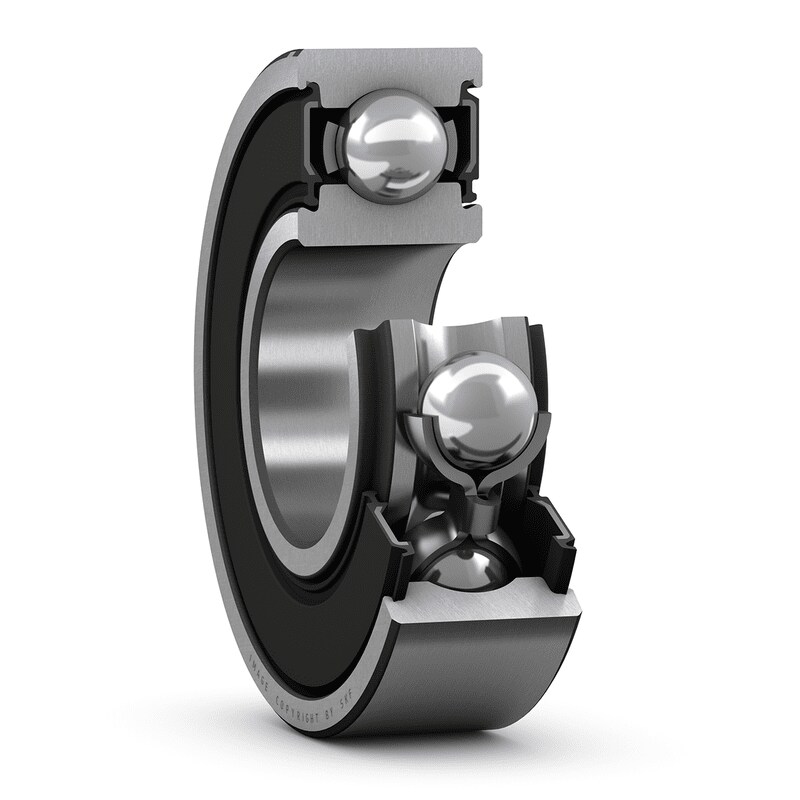

آب بند  (Seal)
آب بند کننده های تماسی با پسوند های RSH , RSH2 , RS1 , RS1/VP311  or  RS2 نمایش داده می شوند و مشخصات ذیل را دارا می باشند:بالبیرینگ های شیار عمیق

مزایا:

• از پوشش محافظ  (shield) آب بندی با کیفیت بهتر را دارا می باشد.
• عدم اجازه ورود آلودگی و یا خروج گریس از بیرینگ
• از جنس لاستیک NBR (Nitrile Butadiene Rubber) تقویت
  شده با ورق فولادی و مقاوم به روغن و سایش

محدودیت ها:

• بالا رفتن دما به دلیل اصطکاک
• ایجاد صدا به دلیل اصطکاک
